锂离子电池CLPA粘结剂一般化学试剂-Wako富士胶片和光
| 供货周期 | 一个月以上 | 应用领域 | 化工 |
|---|
本产品是面向新一代锂离子二次电池，高容量硅基负极用而开发的水性粘结剂，可抑制充放电过程中硅的膨胀收缩导致的锂硅分离和容量损失。
锂离子电池CLPA粘结剂
提高电池性能
锂离子电池的电极通常由活性物质、导电剂、粘结剂组成。其中粘结剂一般用于活性物质与活性物质、活性物质与导电剂、活性物质与集电器等的粘合。FUJIFILM Wako可提供交联型聚丙烯酸酯粘结剂——CLPA系列。
本产品是面向新一代锂离子二次电池，高容量硅基负极用而开发的水性粘结剂，可抑制充放电过程中硅的膨胀收缩导致的锂硅分离和容量损失。
◆CLPA粘结剂对硅活性物质的作用

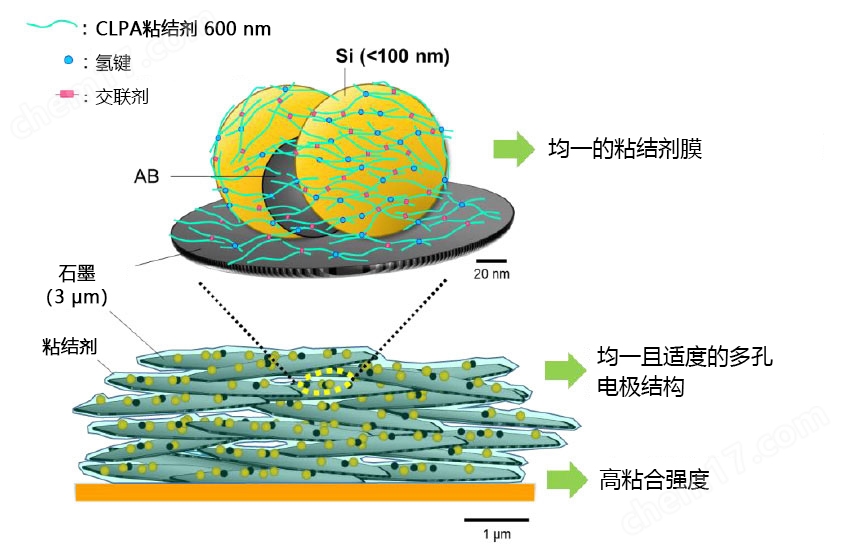

CLPA粘结剂可均匀包裹活性物质，并牢固地粘合硅。
◆CLPA-W11
● 适用于硅基负极的粘结剂
● 由交联型聚丙烯酸酯，部分中和物组成的10%水溶液。
物性
|
外观 |
性状：10%水溶液 颜色：无色 ～淡浅褐色 |
|
溶解性 |
可溶于水 |
|
存储条件 |
室温储存 |
CLPA-W11的硅基半电池检测数据
电池测试的条件
|
电解质 |
1M LiPF6 EC/DMC（1:1 体积比）with 2(v/v)% FEC. |
|
电池 |
2032 formed coin cell , counter Li foil. |
|
负极组成 |
Si：AB：CLPA-W11＝70:15:15（固体含量比) |
|
载量 |
1.5mg/cm2 |
|
充放电条件 |
充电：0.2C，CC，up to 1200mAh/g 放电：0.2C，CC，2.0V cutoff |
|
|
|
■CLPA-W11 ■CMC-SBR
CLPA-W11与CMC-SBR相比，具有高电池性能。
相关法规和安全性
|
TSCA |
Listed |
|
EINECS |
Not Listed |
|
REACH |
Not Listed |
◆CLPA-C07
● 适用于石墨和氧化硅基复合负极的粘结剂。

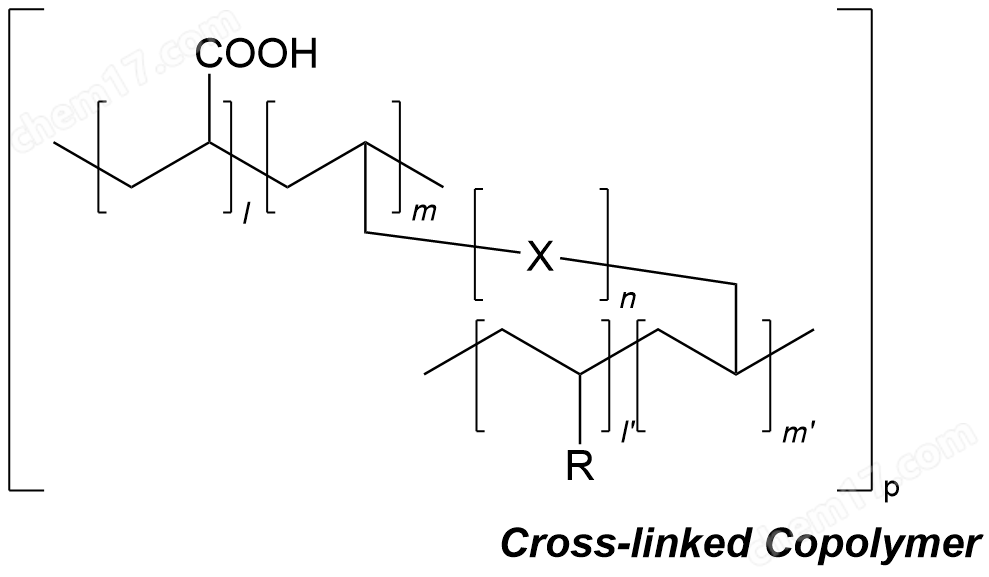

● 由丙烯酸和疏水性单体聚合而成的交联型共聚物的10%水溶液。
物性
|
外观 |
性状：10%水溶液 颜色：无色～淡浅褐色 |
|
溶解性 |
可溶于水 |
|
存储条件 |
冷藏储存 |
CLPA-C07的硅氧基全电池检测数据
电池测试的条件
|
电解质 |
1M LiPF6 EC/DMC(1:1 体积比) + VC 1wt%, FEC 1wt% |
|
电池 |
pouch (35 mAh) |
|
正极组成 |
NCA : AB: PVDF =93 : 3 : 4 |
|
负极组成 |
SiOC : 石墨 : KB : CLPA-C07=32.5 : 56 : 3 : 8.5 |
|
载量 |
3.5mg/cm2 |
|
充放电条件 |
1st：充电：0.1C, CCCV, 4.2V, 16h cut off 放电：0.1C, CC, 2.5V cutoff 2nd ～4th：充电: 0.2C, CCCV 4.2V, 8h cut off 放电 : 0.2C, CC, 2.5V cutoff after 5th：充电: 0.5C, CCCV 4.2V, 3h cut off 放电 : 0.5C, CC, 2.5V cutoff |
实验温度：25°C
CLPA-C07第一次循环的充放电效率和交流阻抗
实验条件
|
负极组成 |
活性物质（SiOC:石墨=30:70） : 石墨 : 粘结剂= 89 : 6 : 5 |
|
载量 |
8.8 mg/cm2 |
|
充放电条件 |
0.1C，CCCV 充电和 CC 放电，0V-2.0V. |
| 交流阻抗的检测温度 | 25 ℃ |
|
充放电条件 |
充电：0.2C，CC，up to 1200mAh/g 放电：0.2C，CC，2.0V cutoff |
|

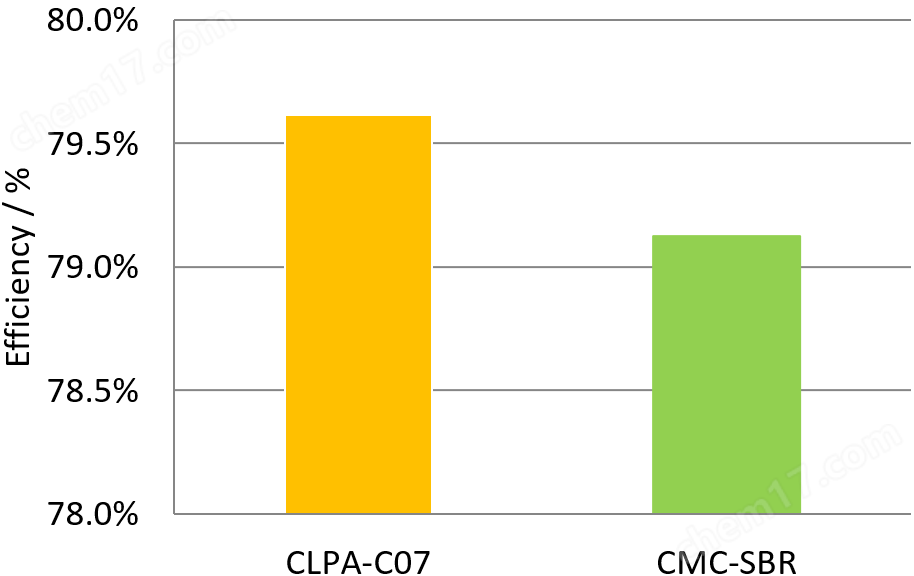

第一次循环的充放电效率对比（与CMC-SBR对比） |

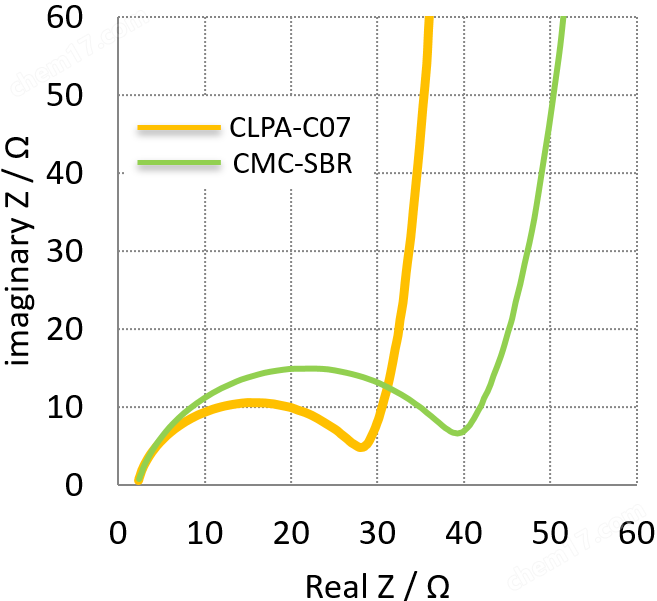

交流阻抗 |
|
|
|
CLPA-C07与CMC-SBR相比，第一次充放电效率良好，负极的交流阻抗也较低。
相关法规和安全性
|
TSCA |
Not Listed |
|
EINECS |
Not Listed |
|
REACH |
Not Listed |
※ 本页面产品仅供研究用，研究以外不可使用。
锂离子电池CLPA粘结剂
提高电池性能
